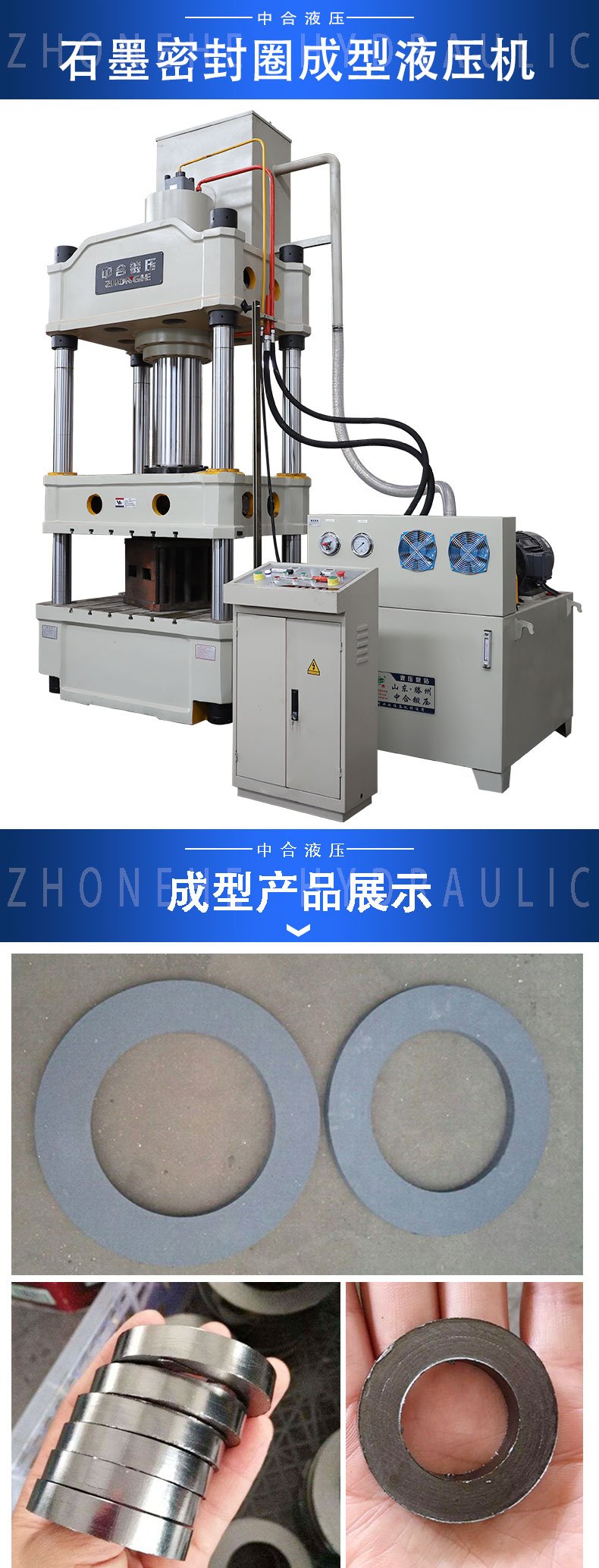

石墨密封圈成型液壓機主機的結構形式及要求：液壓機主機由機身、滑塊、移動工作臺、主缸、液壓墊、移動工作臺等組成。

1、機身：

采用優質鋼板焊接結構，二氧化碳?xì)怏w保護焊；焊后需經過退火處理充分消除焊接變形和應力，確保焊接件經久而不變形，精度保持性好。

2、滑塊：

滑塊為鋼板焊接箱形結構，滑塊底面板為整塊鋼板，保證足夠的剛度和強度。

3、移動工作臺：

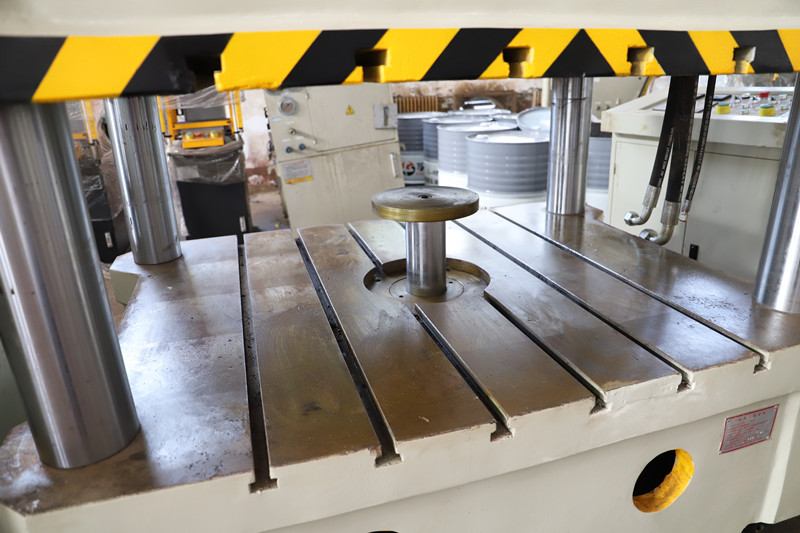

移動工作臺為鋼板焊接結構，焊接后進行消除應力處理，移動工作臺面加工T型槽及頂桿孔。

4、主缸：

主油缸采用活塞缸和柱塞缸結合的多缸式結構，活塞桿采用優質碳素結構鋼鍛件，表面經淬火處理以提高硬度；缸體采用優質碳素結構鋼鍛件，以保證材質的均勻性，油缸密封采用進口材料優質密封圈密封。

5、液壓墊缸：

石墨密封圈成型液壓機底梁內部設置一個液壓墊缸裝置，液壓墊具有液壓墊或頂出器兩種功能，可用于在鋼板拉伸過程中提供壓邊力或用于頂出制件。

6、緩沖缸：

石墨密封圈成型液壓機按需配備沖裁緩沖裝置，由緩沖缸、緩沖系統及相連機構構成，安裝于壓機底梁上部，用于切邊、沖孔等沖裁工藝。沖裁過程中可通過緩沖缸、緩沖系統吸收沖擊，消除震動。
